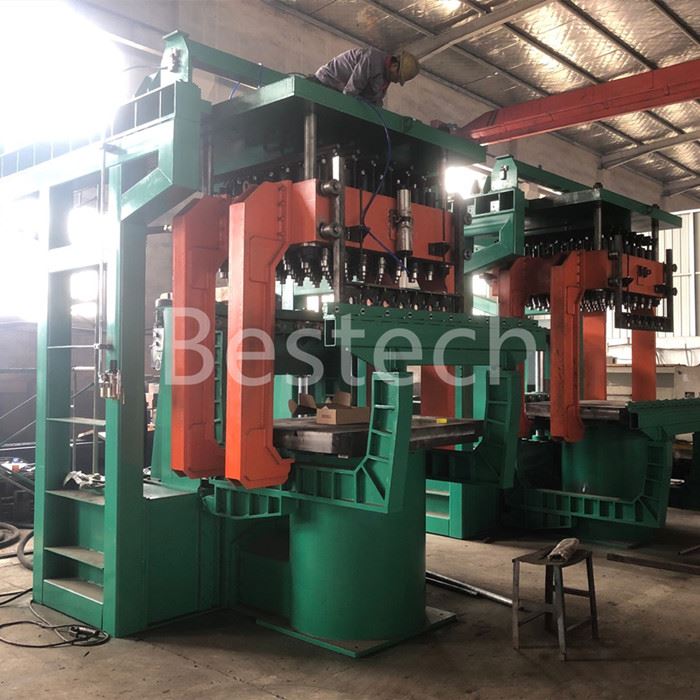

Hydraulische zandvormmachine met meerdere zuigers

Hydraulische spuitgietmachine met meerdere zuigers：

Hydraulische vormmachine met meerdere zuigers kan in verschillende gieterijwerkplaatsen worden gebruikt voor het op en neer gieten van groen zand, dat kan worden gebruikt als een enkele machine of kan worden gevormd tot een gemechaniseerde assemblagelijn. speciale eis voor de fundering, de startvorm neemt drijfstang aan Synchrone asstructuur, hydraulische oliesnelheidsregeling, goede synchronisatie van het starten van de mal, snelheidsregeling vrij.

kenmerken van de hydraulische vormmachine met meerdere zuigers:

1.Adopting Hydraulicmulti-contact verdichting, er is geen probleem van olielekkage; de verhoudingsdruk is matig, er is geen speciale vereiste voor modelzand, het aantal contacten is groot (24-72), wat geschikt is voor complexe modellering.

2. Wanneer deze machine aan het verdichten is, staat het frame niet onder kracht, maar de tafel is gehaakt door vier trekstangen die aan de zijkant van het multi-contactlichaam naar beneden hangen, en de verdichting wordt uitgevoerd met de neerwaartse verlenging van de multi- contact, als het contact, haak, zandbak, modelplaat en tafel als een systeem worden beschouwd, is deze verdichtingssterkte interne kracht of interne verdichting genoemd.

3.Druk op schokverdichting, het contact aan de ene kant, zandverdichting, tegelijkertijd met de tafel samen met de schok (en het rek uit het rek, het rek is niet onderhevig aan trillingen). Daarom is het schokverdichtingseffect goed, de zandhardheid is hoog en uniform (de gemiddelde hardheid bereikt 85 ~ 90, de waarde van de B-hardheidsmeter), het zandetende volume kan zo klein zijn als 20 ~ 30 mm, de zandetende verhouding bereikt H: B=2 ~ 3, en de hardheid van het verticale oppervlak van de holte kan nog steeds boven de 80 komen.

Hydraulische Multi-Piston Molding Machine is samengesteld uit machinelichaam, tafel, hydraulische zuigercontactdoos, matrijsstartmechanisme, hydraulische contactdoos en hydraulisch leidingsysteem, enz.

1. Het machinelichaam is een massief hol framewerkstuk, het bovenste deel ondersteunt het perskopgedeelte van de zwenkarm, bij het verdichten haakt de zwenkarm het machinelichaam zodat de perskracht wordt gedragen door het machinelichaam, het machinelichaam en de schokmechanisme zijn verbonden met bouten, het zwenkarm-perskopgedeelte, de perskop is bevestigd op de zwenkarm, de perskop heeft een schroeflift om de afstand van de perskop tot de zandbak aan te passen aan de hoogte van de zandbak.

2. De werktafel is gemaakt van nodulair gietijzer, gegoten en gevormd, dat wordt gebruikt volgens de grootte van de zandbak.

3. De hydraulische contactdoos van de zuiger is samengesteld uit een lichaam met meerdere contacten, een hydraulisch multi-contact en vier trekhaken. Het structuurprincipe van pneumatische multi-contacten: de verdichtingsinlaatlucht is geconcentreerd op het multi-contactlichaam naar de interne luchtholte, terwijl het de onderste luchtholte van de vaste zuiger binnengaat via een speciaal kanaal op de vaste zuiger onder invloed van hydraulische druk , die er samen voor zorgen dat de contacten verbonden met de cilindercilinder naar beneden gaan en druk uitoefenen op het zandtype, waarvan de druk de som is van d1 en d2 minus het oppervlak van d3 vermenigvuldigd met de luchtdruk, zodat het een grote drukkracht kan verkrijgen.

4. De mal-startstructuur bestaat uit twee mal-startcilinders, drijfstang, balansas, mal-starttafel, mal-startstang, enz. Wanneer de mal-startcilinder begint, drijft deze de drijfstang, balansas en mal-starttafel aan om te maken de vier bovenste staven tillen de zandbak op en starten tegelijkertijd de mal.

Vraag: Hoeveel dagen kost het om deze hydraulische vormmachine met meerdere zuigers te produceren?
A: 30 werkdagen of als klant's eis:

Vraag: Waar bevindt u zich in de fabriek?
A: Qingdao van China

Vraag: Kunt u de machine in het buitenland installeren? Hoe lang duurt het?
A: we kunnen overzeese service bieden, normaal gesproken kost het binnen 10 dagen voor de installatie van de gids.
